Un transformateur HTA norme CEI est un équipement électrique conçu, fabriqué et contrôlé selon les standards de la Commission Électrotechnique Internationale, également appelée CEI ou IEC en anglais. Dans une installation industrielle, tertiaire, photovoltaïque, logistique ou publique, le transformateur HTA/BT joue un rôle essentiel : il reçoit l’énergie en haute tension HTA, puis l’abaisse en basse tension BT afin d’alimenter les équipements du site. Pour garantir la sécurité, la fiabilité, la performance et la durée de vie de cet équipement, il est indispensable de respecter les normes CEI applicables aux transformateurs de puissance, en particulier la série CEI 60076. Cette famille de normes encadre les exigences générales, les caractéristiques électriques, les essais, les pertes, l’échauffement, l’isolement, le bruit, les accessoires et les conditions de fonctionnement des transformateurs. La norme IEC 60076-1:2011 s’applique aux transformateurs de puissance monophasés et triphasés, y compris certains autotransformateurs, à l’exception de catégories spécifiques de petits transformateurs ou transformateurs spéciaux.

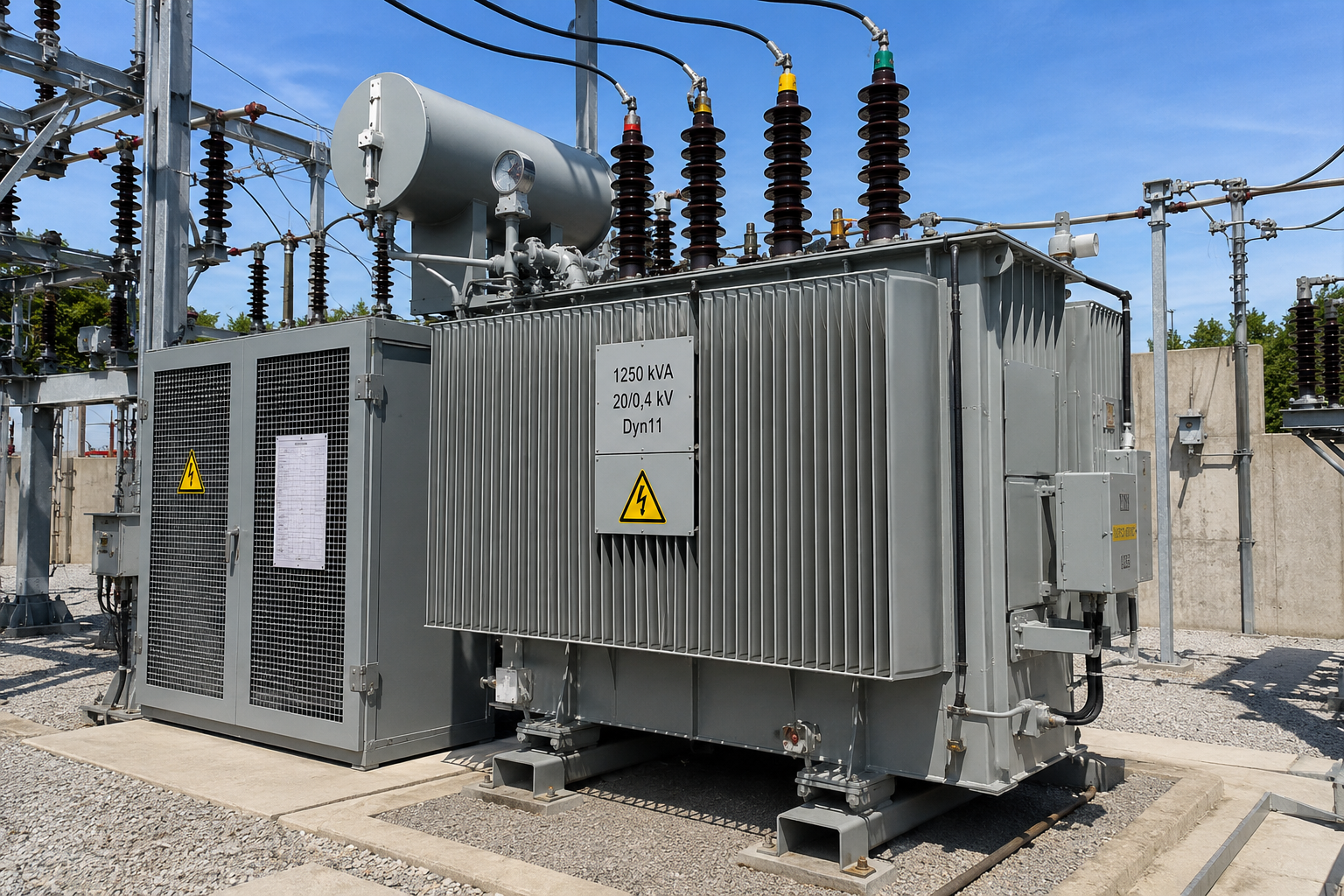

Qu’est-ce qu’un transformateur HTA norme CEI ?

Un transformateur HTA norme CEI est un transformateur conçu selon des exigences techniques reconnues au niveau international. Il est généralement utilisé dans un poste HTA/BT pour transformer une tension moyenne ou haute tension, par exemple 20 kV, en une tension basse tension exploitable par les installations du site. Dans le langage courant, on parle souvent de transformateur HTA/BT, de transformateur de distribution, de transformateur de puissance, de transformateur sec ou de transformateur immergé dans l’huile, selon la technologie utilisée.

La conformité à une norme CEI transformateur ne signifie pas seulement que le matériel porte une référence technique. Elle signifie que le transformateur répond à des règles précises de conception, d’essai et de performance. Ces règles permettent aux exploitants, installateurs, bureaux d’études, industriels et mainteneurs de comparer les équipements sur une base commune. Elles facilitent aussi la sécurité des installations, la compatibilité avec les réseaux électriques et la fiabilité en exploitation.

Pourquoi la norme CEI est importante pour un transformateur HTA ?

La norme CEI est importante parce qu’un transformateur HTA est un équipement stratégique. Une défaillance peut provoquer une coupure générale, un arrêt de production, une perte d’exploitation, un échauffement anormal, un défaut d’isolement ou un risque d’incendie. Les normes permettent de définir un niveau minimal d’exigence pour limiter ces risques.

Dans un projet électrique, choisir un transformateur conforme CEI permet d’assurer une meilleure maîtrise technique. Le fabricant doit respecter des critères liés à la tension assignée, à la puissance, aux pertes, à l’échauffement, à la tenue diélectrique, aux niveaux d’isolement, aux essais de routine, aux essais de type et aux accessoires. Pour un exploitant, cela offre une garantie supplémentaire sur la qualité du matériel installé dans le poste de transformation HTA.

La série CEI 60076 : la référence pour les transformateurs de puissance

La famille CEI 60076 est la référence internationale pour les transformateurs de puissance. Elle regroupe plusieurs parties traitant de sujets complémentaires : exigences générales, échauffement, niveaux d’isolement, essais diélectriques, transformateurs immergés dans le liquide, transformateurs secs, bruit, aptitude au court-circuit, pertes, accessoires, et autres aspects techniques. Les catalogues de normes indiquent que le paquet IEC 60076 Power Transformers couvre notamment les transformateurs immergés, les transformateurs secs, les transformateurs remplis de gaz, les essais, la réponse en fréquence, les réactances et les courts-circuits.

Pour un transformateur HTA/BT industriel, la partie CEI 60076-1 est souvent considérée comme la base, car elle définit les règles générales. Elle précise les informations essentielles liées à la conception, aux caractéristiques assignées, aux conditions normales de service et aux essais. D’autres parties de la série viennent compléter ces exigences selon le type de transformateur et les contraintes du projet.

Transformateur HTA/BT : les caractéristiques à vérifier selon les normes CEI

Avant d’installer un transformateur HTA norme CEI, plusieurs caractéristiques doivent être analysées. Le premier critère est la puissance assignée, exprimée en kVA ou en MVA. Elle doit être adaptée aux besoins du site, aux charges actuelles et aux extensions futures. Un transformateur sous-dimensionné peut entraîner des surcharges et des échauffements, tandis qu’un transformateur surdimensionné peut générer des coûts inutiles.

Le deuxième critère est la tension primaire HTA et la tension secondaire BT. Le transformateur doit être compatible avec le réseau d’alimentation et avec les équipements du site. Le troisième critère concerne le couplage, par exemple Dyn11, qui définit la relation entre les enroulements haute tension et basse tension. Il faut également vérifier le niveau d’isolement, les pertes à vide, les pertes en charge, l’impédance de court-circuit, le mode de refroidissement, le niveau sonore, la technologie de l’isolation et les accessoires de protection.

Transformateur sec ou transformateur immergé : quelles différences normatives ?

Un transformateur HTA norme CEI peut être un transformateur sec ou un transformateur immergé dans l’huile. Le transformateur sec utilise généralement une isolation solide ou résine, tandis que le transformateur immergé utilise un liquide isolant et de refroidissement. Le choix dépend de l’environnement, de la puissance, du local, du niveau de sécurité incendie, de la ventilation, des contraintes d’exploitation et de maintenance.

Le transformateur sec HTA/BT est souvent apprécié dans les bâtiments tertiaires, les établissements recevant du public, les locaux techniques intérieurs ou les sites où l’on souhaite limiter les contraintes liées aux liquides isolants. Le transformateur immergé HTA/BT est fréquemment utilisé dans l’industrie, les postes extérieurs, les sites de forte puissance et les installations où la performance thermique est importante.

Dans les deux cas, les exigences CEI permettent d’encadrer les essais, les performances et la sécurité. Le choix ne doit donc pas se limiter au prix. Il doit prendre en compte la puissance, l’environnement, les risques, la maintenance et la continuité d’exploitation.

Les essais exigés pour un transformateur conforme CEI

Un transformateur conforme CEI doit faire l’objet d’essais permettant de vérifier ses performances avant sa mise en service. Ces essais peuvent être réalisés en usine et, selon les cas, complétés par des contrôles sur site. Les documents relatifs à la CEI 60076-1 mentionnent notamment des essais sur la résistance des enroulements, le rapport de transformation, le déphasage, l’impédance de court-circuit, les pertes dues à la charge, les pertes à vide, le courant à vide, les harmoniques du courant à vide et certains essais associés aux prises de réglage.

Ces essais sont essentiels, car ils permettent de s’assurer que le transformateur livré correspond bien aux caractéristiques annoncées. Ils vérifient la qualité de fabrication, la conformité électrique et la capacité du matériel à fonctionner dans les conditions prévues. Pour l’exploitant, les procès-verbaux d’essais constituent une preuve importante de conformité et de traçabilité.

Les pertes d’un transformateur HTA et l’efficacité énergétique

Les pertes d’un transformateur HTA sont un critère important, car elles influencent directement le coût d’exploitation. On distingue généralement les pertes à vide, présentes dès que le transformateur est sous tension, et les pertes en charge, liées au courant qui traverse les enroulements. Un transformateur plus performant permet de réduire les pertes énergétiques sur toute sa durée de vie.

Pour un site industriel ou tertiaire fortement consommateur, la différence entre deux transformateurs peut représenter une économie significative sur plusieurs années. C’est pourquoi le choix d’un transformateur HTA norme CEI doit intégrer non seulement le coût d’achat, mais aussi le rendement, les pertes garanties, le niveau de charge moyen et la durée d’exploitation prévue.

Norme CEI, sécurité et niveau d’isolement

Le niveau d’isolement est un point central dans la conception d’un transformateur HTA/BT. Il doit garantir la tenue de l’équipement face aux contraintes électriques normales et exceptionnelles. Les essais diélectriques permettent de vérifier que l’isolation résiste aux tensions appliquées et aux sollicitations prévues.

Une isolation insuffisante peut provoquer un défaut interne, un amorçage, une dégradation des enroulements ou une panne majeure. Dans un environnement industriel, les contraintes peuvent être importantes : poussière, humidité, variations de charge, chaleur, vibrations ou pollution électrique. Un transformateur conforme aux normes CEI offre un cadre technique permettant de mieux maîtriser ces risques.

Transformateur HTA norme CEI et conditions de service

Un transformateur n’est pas utilisé dans les mêmes conditions partout. La température ambiante, l’altitude, l’humidité, la ventilation, la pollution, les charges non linéaires, les harmoniques et le régime de fonctionnement peuvent influencer ses performances. La norme CEI 60076-1 précise les conditions générales de service pour les transformateurs de puissance, et les spécifications doivent être adaptées lorsque le site présente des conditions particulières.

Par exemple, un transformateur installé dans un local mal ventilé peut subir un échauffement excessif. Un transformateur exposé à des harmoniques peut voir ses pertes augmenter. Un transformateur installé en altitude peut nécessiter une adaptation de l’isolement ou du refroidissement. C’est pourquoi le cahier des charges doit toujours décrire précisément les conditions d’exploitation du site.

Maintenance d’un transformateur HTA conforme CEI

Même lorsqu’il est conforme aux normes CEI, un transformateur HTA/BT doit être entretenu régulièrement. La conformité initiale ne remplace pas la maintenance préventive. Avec le temps, les connexions peuvent se desserrer, les isolants peuvent vieillir, l’huile peut se dégrader, la poussière peut s’accumuler et les organes de protection peuvent perdre en fiabilité.

La maintenance d’un transformateur HTA comprend généralement une inspection visuelle, le contrôle des connexions, la vérification des protections, le nettoyage, la recherche de fuites, le contrôle de la température, l’inspection des bornes et, pour les transformateurs à huile, l’analyse d’huile diélectrique. Cette analyse permet de surveiller l’état interne du transformateur, l’humidité, le vieillissement du liquide isolant et certains défauts électriques naissants.

Quand remplacer un transformateur HTA ?

Un transformateur HTA peut devoir être remplacé lorsqu’il devient trop ancien, lorsque ses pertes sont trop élevées, lorsque sa puissance n’est plus adaptée, lorsqu’il présente des signes de dégradation ou lorsqu’il ne répond plus aux exigences du site. Une extension d’activité, l’ajout de machines, l’installation de bornes de recharge, le développement d’une centrale photovoltaïque ou l’augmentation de puissance disponible peuvent nécessiter un nouveau transformateur.

Le remplacement doit être précédé d’un diagnostic. Il faut analyser la puissance nécessaire, l’état du poste HTA, les protections existantes, les contraintes de raccordement, la ventilation, le mode de pose et les besoins futurs. Un transformateur norme CEI correctement choisi permet de fiabiliser l’installation et d’optimiser les performances énergétiques.

Comment choisir un transformateur HTA norme CEI ?

Le choix d’un transformateur HTA norme CEI doit se faire avec méthode. Il faut d’abord définir la puissance nécessaire, la tension primaire, la tension secondaire, le groupe de couplage, le niveau d’isolement, la technologie sèche ou immergée, les pertes garanties, le niveau sonore, les accessoires de protection et les contraintes du site. Il faut aussi vérifier les procès-verbaux d’essais, les certificats de conformité et la compatibilité avec les cellules HTA et le tableau basse tension.

Un bon choix repose sur une étude électrique complète. Le transformateur doit être adapté au site actuel, mais aussi à son évolution. Un équipement bien dimensionné, conforme aux normes CEI et installé correctement améliore la sécurité, réduit les risques de panne et limite les coûts d’exploitation.

Transformateur HTA norme CEI : un choix stratégique pour les sites professionnels

Le transformateur HTA norme CEI est un élément central de toute installation électrique de puissance. Il garantit la transformation de l’énergie, la continuité de service, la sécurité électrique et la performance du site. La série CEI 60076 fournit un cadre de référence international pour définir les exigences applicables aux transformateurs de puissance, depuis la conception jusqu’aux essais.

Pour un site industriel, tertiaire, logistique, photovoltaïque ou public, choisir un transformateur conforme aux normes CEI permet de sécuriser l’investissement et d’améliorer la fiabilité de l’installation. Mais la conformité seule ne suffit pas : le transformateur doit aussi être correctement dimensionné, installé dans de bonnes conditions et entretenu régulièrement par des professionnels qualifiés.

FAQ – Transformateur HTA norme CEI

Qu’est-ce qu’un transformateur HTA norme CEI ?

Un transformateur HTA norme CEI est un transformateur conçu et contrôlé selon les normes de la Commission Électrotechnique Internationale, notamment la série CEI 60076, qui encadre les transformateurs de puissance.

Quelle norme CEI concerne les transformateurs de puissance ?

La principale famille de normes est la CEI 60076. La partie CEI 60076-1 traite des exigences générales applicables aux transformateurs de puissance monophasés et triphasés.

À quoi sert un transformateur HTA/BT ?

Un transformateur HTA/BT sert à abaisser la haute tension HTA en basse tension BT afin d’alimenter les équipements électriques d’un site industriel, tertiaire, logistique ou public.

Pourquoi choisir un transformateur conforme CEI ?

Un transformateur conforme CEI offre un cadre technique reconnu pour la sécurité, les essais, les performances, les pertes, l’isolement et la fiabilité en exploitation.

Quels essais sont réalisés sur un transformateur CEI ?

Les essais peuvent inclure la mesure du rapport de transformation, le contrôle du déphasage, la résistance des enroulements, les pertes à vide, les pertes en charge, l’impédance de court-circuit et les essais diélectriques.

Quelle est la différence entre un transformateur sec et un transformateur immergé ?

Un transformateur sec utilise une isolation solide ou résine, tandis qu’un transformateur immergé utilise un liquide isolant, souvent de l’huile. Le choix dépend de l’environnement, de la puissance, de la sécurité incendie et des contraintes de maintenance.

Un transformateur norme CEI doit-il être entretenu ?

Oui. Même conforme aux normes CEI, un transformateur HTA doit être entretenu régulièrement afin de contrôler les connexions, l’isolement, les protections, la température, les fuites éventuelles et l’état général.

Qu’est-ce que l’analyse d’huile diélectrique ?

L’analyse d’huile diélectrique consiste à contrôler l’état du liquide isolant d’un transformateur immergé. Elle permet de détecter l’humidité, le vieillissement de l’huile ou certains défauts internes.

Comment dimensionner un transformateur HTA ?

Le dimensionnement dépend de la puissance du site, des charges électriques, des pics de consommation, des besoins futurs, du niveau de tension, du facteur de puissance, des harmoniques et des contraintes d’exploitation.

Quand remplacer un transformateur HTA ?

Un remplacement peut être nécessaire si le transformateur est trop ancien, sous-dimensionné, énergivore, défectueux ou inadapté aux nouveaux besoins du site.

Qui peut installer ou maintenir un transformateur HTA ?

L’installation et la maintenance d’un transformateur HTA/BT doivent être réalisées par des techniciens qualifiés, formés et habilités, car la haute tension présente des risques importants.

Un transformateur conforme CEI garantit-il une installation conforme ?

Non. La conformité du transformateur est essentielle, mais l’installation complète doit aussi respecter les règles applicables au poste HTA, aux protections, au câblage, à la mise à la terre, à la ventilation et à la sécurité.
