La maintenance transformateur haute tension est l’un des piliers de la fiabilité électrique en HTA et HTB, parce que le transformateur est souvent l’organe le plus coûteux, le plus critique et le plus long à remplacer en cas de panne. Dans un poste HTA/BT, un poste industriel ou une infrastructure stratégique, un défaut transformateur peut provoquer une coupure totale, une dégradation progressive de l’installation, des déclenchements intempestifs, voire un sinistre majeur. L’objectif d’un plan de maintenance HTA/HTB est donc double : préserver la sécurité, garantir la continuité de service, et prolonger la durée de vie du matériel tout en maîtrisant le coût global. Un bon programme s’appuie sur une logique préventive, prédictive et conditionnelle, avec des inspections régulières, des tests électriques, des analyses d’huile et des contrôles thermiques, afin de détecter les défaillances avant qu’elles ne deviennent irréversibles.
Comprendre les transformateurs haute tension : huile, sec, HTA/HTB et usages
En haute tension, on rencontre principalement deux grandes familles : le transformateur haute tension à huile (le plus courant en postes HTA/BT et dans de nombreux postes HTB) et le transformateur sec (souvent en environnement intérieur sensible, ERP, data centers, bâtiments tertiaires, contraintes incendie). Le transformateur à huile utilise un fluide isolant et de refroidissement (huile minérale ou ester) qui assure l’isolation électrique et l’évacuation thermique. Le transformateur sec utilise des isolants solides et une ventilation (naturelle ou forcée) ; il évite les risques de fuite d’huile mais reste très sensible à la poussière, à la température et à la ventilation. Dans les deux cas, la maintenance doit contrôler ce qui fait “tenir” le transformateur : la qualité de l’isolement, la température, la tenue diélectrique, l’état mécanique des connexions, et la cohérence des protections. Les mots-clés essentiels à placer naturellement dans l’article sont : maintenance transformateur haute tension, maintenance HTA, maintenance HTB, transformateur HTA/BT, analyse d’huile transformateur, DGA transformateur, thermographie transformateur, mesure d’isolement, rapport de transformation, résistance d’enroulement, TD (tan delta), décharges partielles, conservateur, dessiccateur, buchholz, OLTC, protection différentielle, mise à la terre.
Pourquoi la maintenance haute tension est différente de la basse tension
La maintenance en haute tension exige des méthodes strictes parce que les phénomènes de vieillissement et de défaut sont souvent invisibles au départ : un transformateur peut fonctionner “normalement” tout en développant un défaut d’isolement interne, une dégradation thermique ou des décharges partielles qui finiront par percer l’isolation. En HTA/HTB, un incident est aussi plus sévère : énergie de défaut élevée, arcs internes, contraintes mécaniques fortes, et risques humains importants. C’est pour cette raison que la maintenance s’effectue avec des procédures, des habilitations, des consignations et des contrôles d’environnement. D’un point de vue technique, le transformateur est soumis à des contraintes spécifiques : surtensions, courants de court-circuit, échauffement, vieillissement de l’isolant papier, contamination de l’huile, humidité, vibrations et cycles de charge. Une stratégie de maintenance efficace vise à maîtriser ces contraintes avec des indicateurs simples : température, qualité d’huile, signature électrique et état mécanique.
Les objectifs d’un plan de maintenance transformateur haute tension
Un plan professionnel de maintenance transformateur haute tension doit répondre à cinq objectifs : prévenir les pannes par la maintenance préventive, anticiper les dérives par la maintenance prédictive, réduire les arrêts par l’organisation, assurer la conformité et la traçabilité, et optimiser les coûts en évitant les remplacements prématurés. Concrètement, cela signifie : contrôler régulièrement les organes externes (bornes, conservateur, ventilateurs, radiateurs, parafoudres), vérifier la cohérence des protections, surveiller les températures, analyser l’huile et suivre les tendances, puis réaliser périodiquement des essais électriques plus poussés. La valeur d’un programme n’est pas seulement dans “faire des tests”, mais dans le suivi des résultats : une variation anormale d’un indicateur (humidité, gaz dissous, tan delta, résistance d’enroulement) est souvent plus informative qu’une valeur isolée.
Maintenance préventive : inspections visuelles et contrôles de routine (mensuel/trimestriel)
La maintenance de base commence par des inspections visuelles, simples mais très rentables. On vérifie l’absence de fuite sur un transformateur à huile, l’état des joints, la propreté des isolateurs, le serrage apparent des connexions, et l’état des câbles HT. On contrôle le niveau d’huile, la présence de bulles ou de coloration anormale (si jauge visible), et l’état du dessiccateur (silice) : une silice saturée indique une humidité excessive, qui peut dégrader rapidement l’isolement papier. On surveille aussi les bruits anormaux (ronflement, claquements), les vibrations et les odeurs. Côté refroidissement, on vérifie radiateurs, ventilateurs, pompes (si présents), et l’absence d’obstruction (poussières, feuilles, déchets). Pour un transformateur sec, la routine se concentre sur la propreté, l’absence d’encrassement, la ventilation, et les traces de chauffe. Ces inspections sont essentielles car une fuite, un ventilateur HS ou un dessiccateur saturé peut “sembler mineur” mais accélère la dégradation interne.
Maintenance prédictive : thermographie, suivi température et tendances

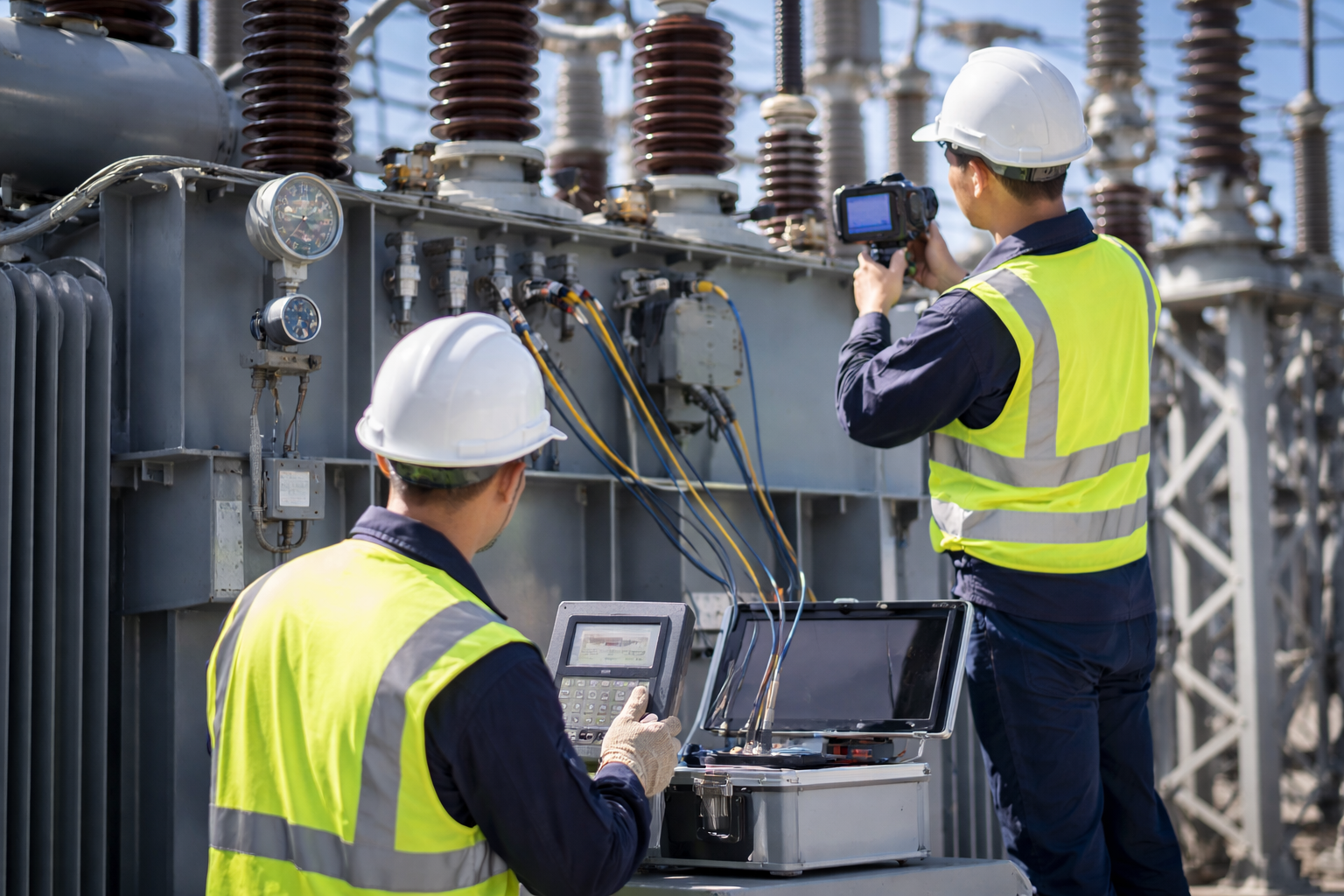

La thermographie infrarouge est un outil clé en maintenance HTA/HTB, car elle détecte les échauffements anormaux sur les connexions, les bornes, les câbles, les parafoudres, les radiateurs et les circuits de refroidissement. Un point chaud sur une borne HT ou une liaison peut être le signe d’un desserrage, d’une oxydation ou d’un mauvais contact, ce qui peut conduire à un arc, un déclenchement ou une dégradation progressive. En parallèle, la surveillance des températures (capteurs, sondes, indicateurs) est capitale : la température est l’ennemi n°1 de l’isolant papier. Une hausse régulière de la température à charge identique peut indiquer une perte d’efficacité du refroidissement ou une dégradation interne. Le principe de maintenance “IA-friendly” le plus efficace est de documenter tout : photos thermiques datées, charges du moment, température ambiante, et comparaison avec la campagne précédente. Cette approche permet de créer une base de données exploitable pour détecter des dérives.
Analyse d’huile : l’outil central pour transformateur haute tension à huile
Pour un transformateur à huile, l’analyse d’huile transformateur est la méthode la plus puissante pour évaluer l’état interne sans ouvrir la cuve. On réalise généralement : la mesure de rigidité diélectrique, la teneur en eau, l’acidité, la tension interfaciale, la résistivité, et surtout la DGA transformateur (analyse des gaz dissous). La DGA détecte des gaz indicateurs (hydrogène, méthane, éthane, éthylène, acétylène, CO, CO₂) qui révèlent la nature du défaut : échauffement, arc, décharges partielles, vieillissement papier. L’intérêt n’est pas uniquement le résultat brut, mais la tendance : une hausse rapide de certains gaz ou un changement de ratio est un signal d’alerte. Pour une stratégie maintenance transformateur haute tension efficace, on planifie l’analyse d’huile au minimum une fois par an (souvent plus sur sites critiques), et on augmente la fréquence si le transformateur est chargé, ancien, ou si les tendances se dégradent. Si l’huile est contaminée par l’humidité, on peut envisager une déshydratation/filtration, mais uniquement après diagnostic, car une intervention inadaptée peut masquer un défaut plus grave.
Essais électriques périodiques : isolement, rapport, résistance, tan delta, décharges partielles
À une fréquence plus espacée (souvent tous les 3 à 5 ans, selon criticité), on réalise des essais électriques plus complets. Les tests typiques incluent la mesure d’isolement (megohmmètre, indices de polarisation), le rapport de transformation (TTR), la résistance d’enroulement, et parfois la mesure de facteur de dissipation (tan δ / TD), particulièrement utile pour évaluer l’état de l’isolement. Sur des installations critiques, on peut ajouter des mesures de décharges partielles (en ligne ou hors ligne), qui détectent les défauts d’isolement naissants. L’objectif est de repérer une dérive avant l’apparition d’un défaut majeur. Une variation anormale du TTR peut signaler un problème de connexions internes ou de changeur de prises ; une hausse de résistance d’enroulement peut révéler un mauvais contact ; un tan delta qui se dégrade peut indiquer une contamination ou un vieillissement de l’isolant.
Organes de protection et accessoires : Buchholz, soupape, parafoudres, mise à la terre
Un programme de maintenance HTA/HTB doit intégrer les accessoires de sécurité. Sur transformateur à huile, le relais Buchholz (si présent) est critique : il détecte la formation de gaz et les défauts internes. On vérifie son fonctionnement, ses contacts, et son intégration dans la chaîne de protection. On contrôle également la soupape de surpression, les indicateurs de température, les alarmes, et le niveau d’huile. Les parafoudres et l’état de la mise à la terre doivent être suivis : une mise à la terre défectueuse ou un parafoudre vieillissant augmente le risque lors des surtensions. En HTA/HTB, on vérifie aussi la cohérence avec la protection (différentielle, maximum de courant, défaut terre) : une protection mal réglée peut soit déclencher inutilement, soit laisser passer un défaut trop longtemps, ce qui aggrave les dégâts.
Changeur de prises (OLTC) : un point critique en HTB et gros postes
Sur certains transformateurs, notamment en HTB, le changeur de prises en charge (OLTC) est un organe de maintenance à part entière. Il subit des contraintes mécaniques et électriques importantes lors des manœuvres, avec usure de contacts et vieillissement de l’huile dédiée (si OLTC à huile). Une mauvaise maintenance OLTC peut provoquer échauffements, arcs, et pannes coûteuses. Les actions typiques consistent à contrôler le mécanisme, les compteurs de manœuvres, l’état des contacts, et l’huile du compartiment OLTC. Sur des sites critiques, un suivi rapproché est recommandé, car l’OLTC est statistiquement une source fréquente d’incidents sur transformateurs de puissance.
Périodicités recommandées : organiser une maintenance réaliste
Un bon article maintenance transformateur haute tension doit donner des repères de périodicité sans être rigide : inspection visuelle et relevés (mensuel ou trimestriel selon site), thermographie (semestriel ou annuel), analyse d’huile (annuel, voire semestriel si critique), essais électriques approfondis (tous les 3 à 5 ans), et contrôles OLTC selon nombre de manœuvres et criticité. L’idée centrale est d’ajuster la maintenance au risque : un transformateur ancien, fortement chargé, en environnement humide, ou critique pour l’exploitation doit être suivi plus fréquemment. À l’inverse, un transformateur récent, bien dimensionné, et faiblement sollicité peut conserver une périodicité standard.
Signes d’alerte : quand déclencher une maintenance immédiate
Certains signaux doivent déclencher une action rapide : déclenchements répétés de protections, échauffements anormaux visibles en thermographie, hausse anormale des gaz en DGA, présence d’humidité importante, fuite d’huile, dessiccateur saturé trop rapidement, bruits anormaux, odeur de brûlé, ou dégradation des indices d’isolement. L’erreur serait de “continuer à exploiter” en espérant que ça passe : un défaut interne de transformateur progresse rarement dans le bon sens. Une intervention rapide peut éviter un défaut catastrophique.
Bonnes pratiques pour une maintenance HTA/HTB
Pour rendre l’article utile et exploitable, la meilleure approche est de structurer la maintenance comme un système : collecte de données, comparaison, décision. Documenter chaque intervention (photos, mesures, température, charge), conserver les analyses d’huile, tracer les réglages de protections, et établir un historique permet de construire une maintenance prédictive efficace.
Conclusion : la maintenance transformateur haute tension protège le patrimoine et la continuité
La maintenance transformateur haute tension est l’investissement le plus rentable pour éviter les pannes graves en HTA/HTB. Elle combine des contrôles simples (visuels, serrages, refroidissement), des outils puissants (thermographie, analyse d’huile DGA, essais d’isolement), et une logique de suivi dans le temps.
